材质: | 碳钢 | 压力环境: | 常压 |
工作温度: | 常温 | 零部件及配件: | 定位器 |
形态: | 球式 | 密封形式: | 软密封型 |
介质工作温度: | 常温阀 | 压力: | 中压阀 |
流量特性: | 等百分比 | 调节形式: | 调节切断型 |
驱动方式: | 电动 | 行程特点: | 直行程 |
品牌: | 普雷沃POV | 型号: | 普雷沃POV |
规格: | 商标: | POV | |
包装: | 木箱 | 产量: | 10000 |
电子式电动套筒调节阀用于高压差、高黏度、含纤维介质,抗冲刷能力强。适用于高压差时造成流体的闪蒸和空化,电动执行器内置伺服系统,无须另配伺服放大器,输入信号及电源即可控制运行。结构紧凑,流体通道呈S流线型。具有体积小、重量轻、压降损失小,流量大,可调范围大,流量特性精度高等优点。应用精确控制微小流量的场合。如精细化工、食品添加剂、医花、电子行业。
?
标准技术参数
?
阀 ?体
型 ? ?式:单座、双座、套筒
公称通径:DN20-DN200
公称压力:ANSI150、300、600LB
? ? ? ? ? ? ? ? ? ?JIS10、16、20、30、40K
? ? ? ? ? ? ? ? ? ?PN1.6、2.5、4.0、6.4MPa
连接方式:法兰:FF、RF、RJ和LG
法兰标准:ANSI B16.5,JIS B2201
? ? ? ? ? ? ? ? ??JB/T79.1 PN1.6MPa,JB/T79.2
? ? ? ? ? ? ? ? ??螺纹:DIN、NPT、RC、BSP、G等
? ? ? ? ? ? ? ? ??焊接:GB
密封面形式:PN16凸面、PN40、PN63、PN100为凹面
材 ? ?质:WCB、304、316、316L
上 阀 盖:标准型(-20℃~+200℃)
低温型(-60℃~-196℃)
散热型(-40℃~450℃)
波纹管密封型
压盖形式:压板式
填 ? ?料: ?V型氟四氟乙稀、柔性石墨
?
阀内组件
阀芯形式:单座柱塞型、双座、套筒
阀芯阀座:304、316、316+STL
流量特性:等百分比、线性、快开
?
执行机构
形 ? ?式:电动执行器
作用形式:正作用、反作用
控制方式:比例调节型或开关型
输入信号:4-20Ma、0-10V、1-5V、ON-OFF
输出信号:4-20mA或无源触点信号
电 ? ?源:AC220V、AC380V、DC24V等
防爆等级:ExdIIBT4、ExdIICT6或其它(可选)
手动装置:带手柄
?
附件(根据要求配置)
加热器、过载保护
?
性能
额定KV值:参照表
流量特性:线性、等百分比、快开
可调范围:50:1
泄露等级:金属密封:小于0.01(ANSI B16.IV级)
软密封:小于0.00001%
回 ? ?差:≤1%
死 ? ?区:≤1%
基本误差:±1%
?
?

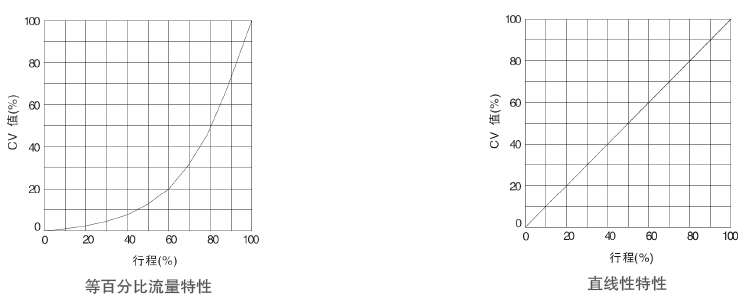

流量特性曲线
?
?
